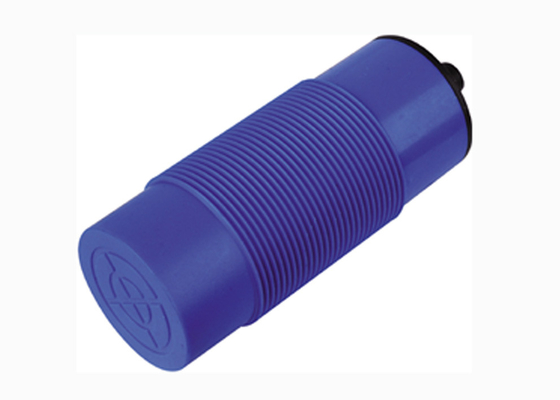

CM35 플라스틱 IEC 표준 IP54 0-25mm NPN PNP NC 전기 용량 근접 감지기 없음
제품 상세 정보
| OEM | 예 | ODM 방식 | 예 |
|---|---|---|---|
| 항공 연결관 | 예 | 출력 상태 | NO/NC/NO+NC |
| 조건 | 원본 새 | 보호 등급 | IP54 |
| 재료 | ABS 플라스틱 | 절연 저항 | 50MΩ |
| 말씨 온도 | -25℃~+70℃ | DC/AC | 50Hz/10Hz |
| 탐지 목표 | 지휘자와 유전체 몸 | ||
| 하이 라이트 | 전기 용량 근접 스위치,전기 용량 유형 근접 감지기 |
||
제품 설명
CM35 0-25mm 탐지 거리 NPN PNP NC 전기 용량 근접 감지기 없음
전기 용량 근접 감지기의 일 원리

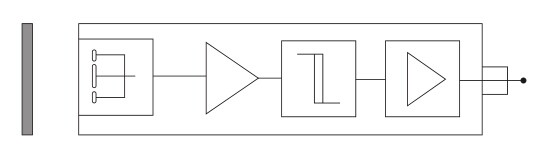

구조상 종류
목표 유도적인 표면 RC 진동자 엇바꾸기 단계 Magified 산출 단계
용량 감지기의 감응작용 표면은 축전기에서 그리고 연결하는 RC 진동에 2개의 동축 정신 electctrodes로 구성됩니다,
열려있는 축전기 전극 같이, 다만 순회하십시오.
전력 공급에 연결할 때, RC 진동자는 작동되지 않습니다. 목표가 clos eto 축전기 전극의 때, 축전기 수용량은, 증가할 것입니다
진동자는 진동할 것입니다. 뒤 단계 회로의 처리를 통해, 두 신호 다의 진동을 멈추고 진동은 검사를 위한 스위치 표시로 개조될 것입니다
목표의 실존. 이 거리는 얻어질 수 있습니다, 그러나 비금속 목표에, 활동 거리는 물자 절연성 불변의 것, 더 많은 것에 의해 etermined d입니다
절연성 불변의 것은, 더 활동 거리는 얻어질 것입니다.
열려있는 축전기 전극 같이, 다만 순회하십시오.
전력 공급에 연결할 때, RC 진동자는 작동되지 않습니다. 목표가 clos eto 축전기 전극의 때, 축전기 수용량은, 증가할 것입니다
진동자는 진동할 것입니다. 뒤 단계 회로의 처리를 통해, 두 신호 다의 진동을 멈추고 진동은 검사를 위한 스위치 표시로 개조될 것입니다
목표의 실존. 이 거리는 얻어질 수 있습니다, 그러나 비금속 목표에, 활동 거리는 물자 절연성 불변의 것, 더 많은 것에 의해 etermined d입니다
절연성 불변의 것은, 더 활동 거리는 얻어질 것입니다.
외부적인 외관 삽화
목표가 접근할 때, 현재 소비의
capactiance 근접 스위치는 비례적으로 증가할 것입니다.
capactiance 근접 스위치는 비례적으로 증가할 것입니다.
절연성 불변의 것 적은 아래에로 약간 중요한 물자 입니다:
특징:
1) 다양성 외관
2) 조밀한 양
3) 높은 반복 오리엔테이션 정밀도
4) 많은 산출 모양
5) 강한 보호 배급
6) 일반의 높은 온-오프 주파수 600Hz
7) 넓은 전압 범위
8) 의 진동 증거 방진, 기름 증거 방수 처리하거든
근접 스위치의 설명을 만드십시오
CM 12 30의 02의 N A □/L
-- -- - -- -- -- -- -- —
1 2 3 4 5 6 7 8
1.Switch 종류: Lm: 유도자 유형
Cm: 용량 유형
Sm: 홀 유형
: 안전 폭발 방지 유형
Xm: 모방 선형 유형
hm: Reed 유형
Ru: 초음파 유형
감지기의 2.Diameter: M12
3.Working 전압:
30: 6-36VDC 310:5-24VDC 320:12-60VDC
330: 10-30VDC 340:10-55VDC 350:10-60VDC
360: 5-36VDC 20:90 - 250VAC 210:24-250VAC
220: 380VAC40: 12-240VDC/24-240AC
50: 특별한 전압
330: 10-30VDC 340:10-55VDC 350:10-60VDC
360: 5-36VDC 20:90 - 250VAC 210:24-250VAC
220: 380VAC40: 12-240VDC/24-240AC
50: 특별한 전압
4.Detection 거리: 01: 1mm 05: 5mm 10: 10mm ......
5.Output 모양: N: 3 철사 Dc NpN 산출
P: 3 철사 Dc PnP 산출
L: 2선식 Dc 산출
: Ac 2선식 산출
J: 릴레이 접점 산출
Np: NpN+PnP 두 배 산출
P: 3 철사 Dc PnP 산출
L: 2선식 Dc 산출
: Ac 2선식 산출
J: 릴레이 접점 산출
Np: NpN+PnP 두 배 산출
6.Output 국가: A: (아니) 일반적으로 열려있는 (no)
B: (NC) 일반적으로 가까운 (nc)
C: (NC) 일반적으로 열려있는 정상 마지막 (no+nc)
Mu: 모방 전압
Mi: 모방 현재
Mui: Voltage+Current
B: (NC) 일반적으로 가까운 (nc)
C: (NC) 일반적으로 열려있는 정상 마지막 (no+nc)
Mu: 모방 전압
Mi: 모방 현재
Mui: Voltage+Current
7.Subsidiart 기능: T: 항공 연결관으로
Y: 물 증거, 내유성
I: 특별한 필요조건
H: 고열 저항
R: 반지 유형
Y: 물 증거, 내유성
I: 특별한 필요조건
H: 고열 저항
R: 반지 유형
8.L: 장거리
차원
기술 매개변수
|
탐지 거리 |
||||
|
|
|
NPN |
아니다 |
|
|
NC |
||||
|
NO+NC |
||||
|
PNP |
아니다 |
|||
|
NC |
||||
|
NO+NC |
||||
|
SCR 지배할 수 있는 실리콘 |
아니다 |
|||
|
NC |
||||
|
탐지 거리 0-25mm |
||||
|
|
|
NPN |
아니다 |
CM35-3025NA |
|
NC |
CM35-3025NB |
|||
|
NO+NC |
CM35-3025NC |
|||
|
PNP |
아니다 |
CM35-3025PA |
||
|
NC |
CM35-3025PB |
|||
|
NO+NC |
CM35-3025PC |
|||
|
SCR 지배할 수 있는 실리콘 |
아니다 |
CM35-2025A |
||
|
NC |
CM35-2025B |
|||
|
탐지가능한 목표 |
지휘자와 유전체 몸 |
|||
|
소비 현재 |
DC<15ma> |
|||
|
Controloutput |
DC: 200mA, AC: 300mA |
|||
| 산출 voltagc dropDC/AC |
DC<3v> |
|||
| DC/AC 응답 주파수 |
DC: 50Hz, AC: 10Hz |
|||
| 포탄 물자 |
아BS 플라스틱 |
|||
| 노동 환경 온도 |
-25ºC~70ºC |
|||
| 절연 저항 |
50MΩ |
|||
| 보호 구조 |
IECstandard lp54 |
|||
| 국내외에서 모두 Altemative 모형 | ||||
전기 용량 근접 스위치의 신청 삽화
1. 액높이 측량 플라스틱 또는 유리 그릇
2. 물자 수평 측량
3. 부서지는 널을 검사
4. 병을 세십시오
5 .detect 컨베이어 벨트의 견고
6. 카운터는 물자 수준을 검출합니다
