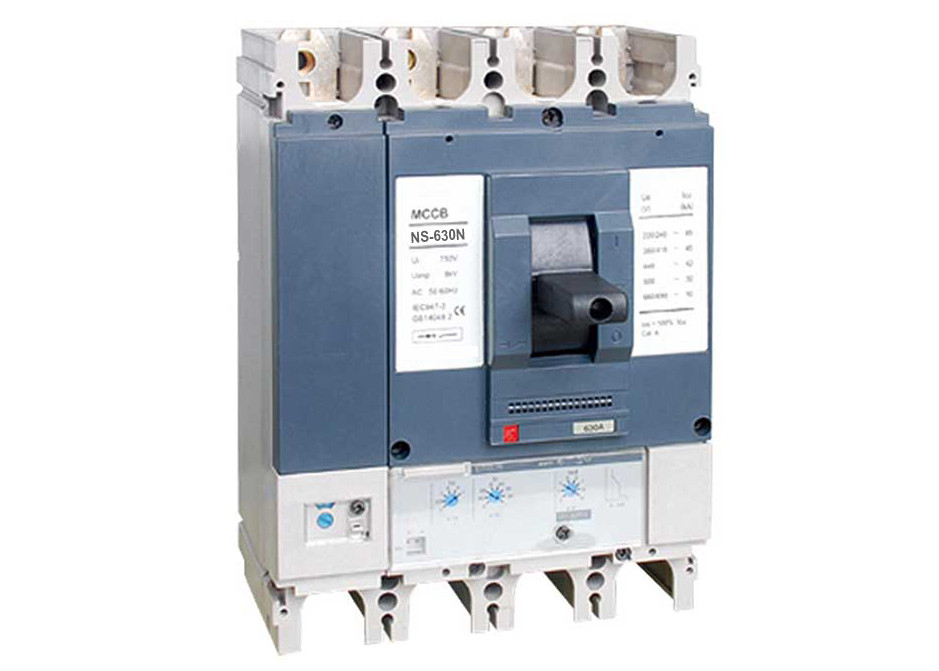

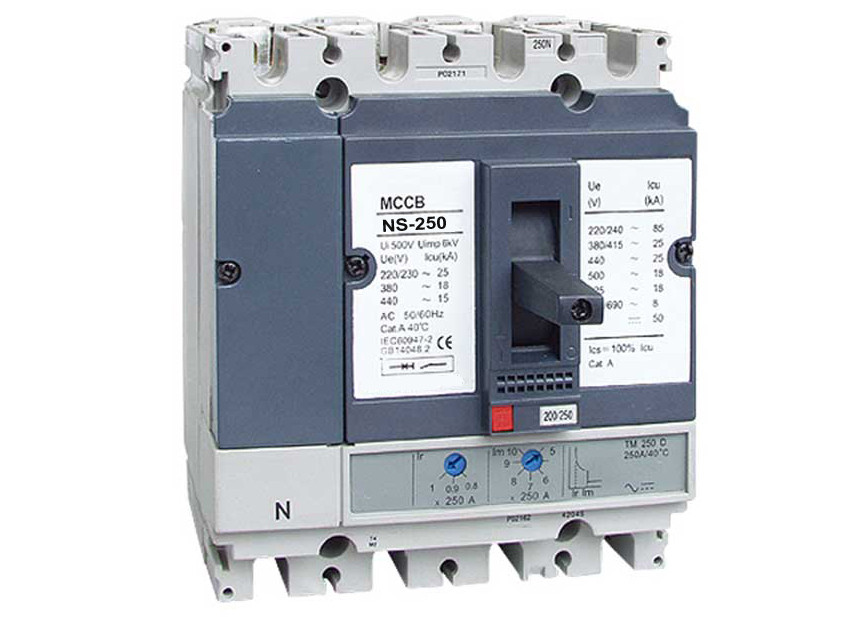

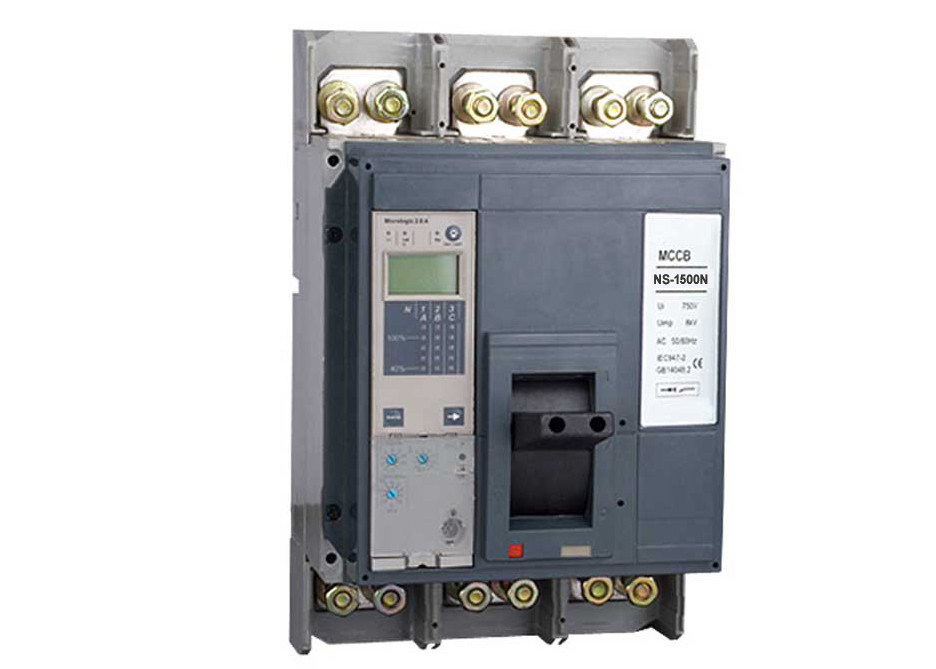

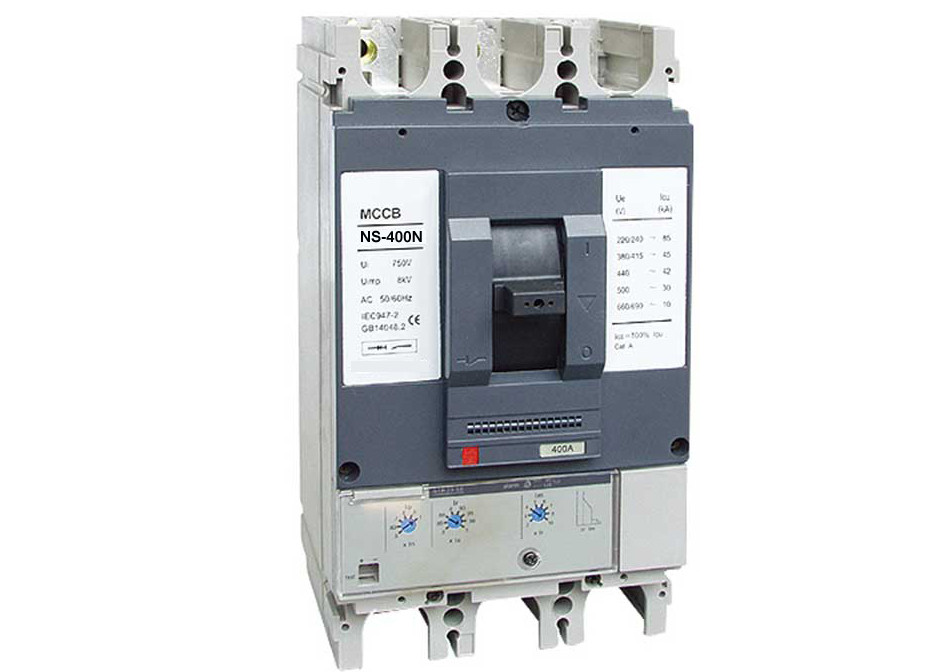

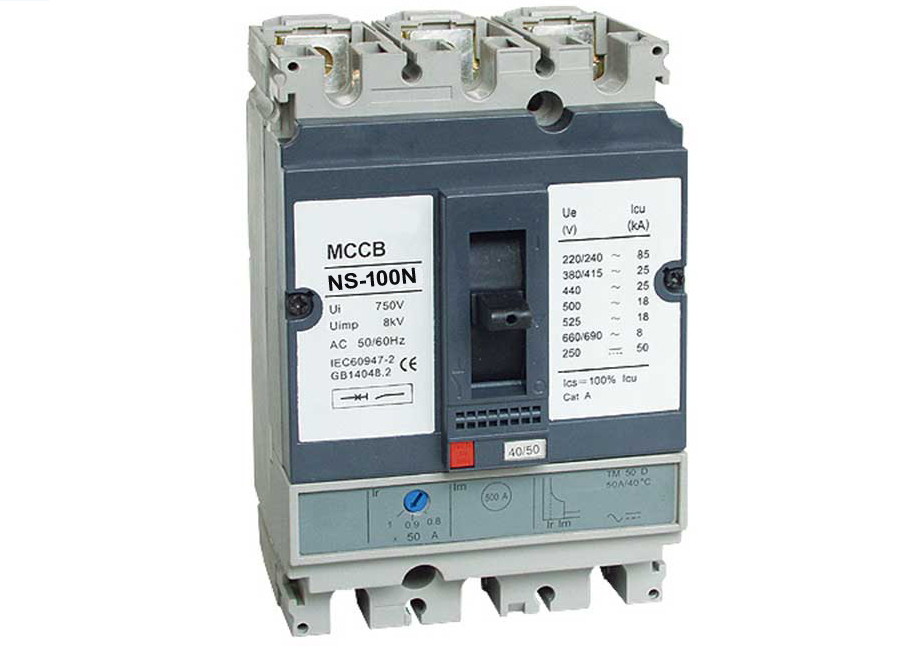

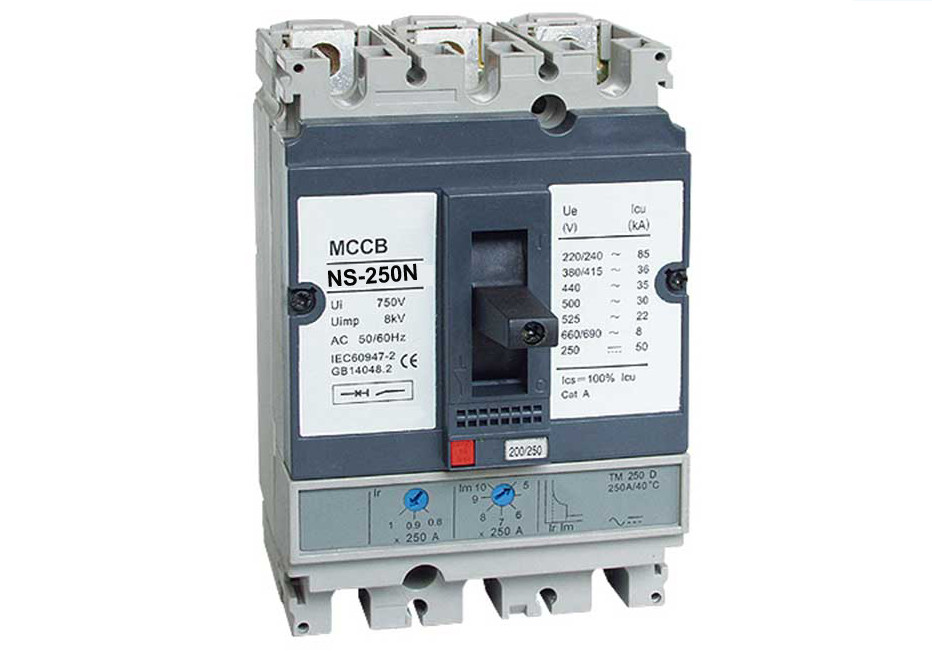

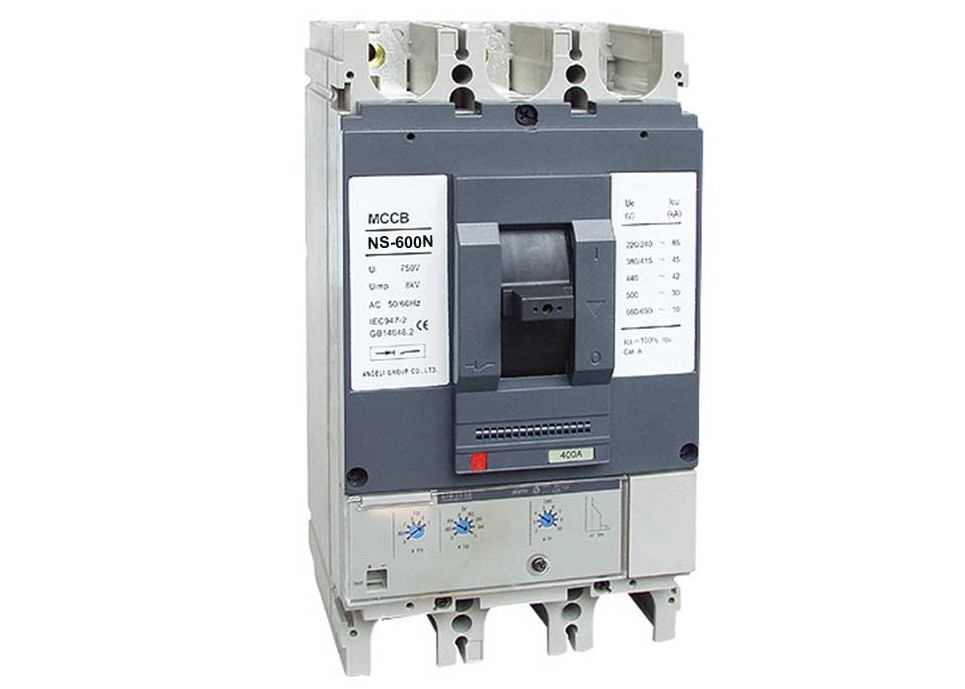

NS 시리즈에 의하여 주조되는 케이스 조정가능한 차단기 누설 보호
제품 상세 정보
| 재료 | 플라스틱 | 폴란드 | 3P, 4P |
|---|---|---|---|
| 현재 | 12.5A에서 1600A에 | 주파수 | 50/60HZ |
| OEM | 예 | ||
| 하이 라이트 | mccb 차단기,주조된 케이스 차단기 |
||
제품 설명
NS 시리즈에 의하여 주조되는 케이스 조정가능한 차단기 누설 보호
NS 시리즈에 의하여 주조된 케이스 차단기는 국제 경기에 의하여 전진된 디자인을 채택하는 차단기, 발전할 것이다 제조 기술의 하나 입니다. 정격 격리 전압은 AC 50Hz (60Hz), 정격 일 전압 690V를 위해 적당한 750V 이하에이어, 평가한 작동 현재는 12.5A to1250A 회로의 그리고 사용한 전기 에너지 배부에서이고, overload&under 전압에서 current& 장비를, 회로 breakerwith에 의하여 평가된 구조 현재 400A 이하에 보호하는, IEC60947-2 기준에 mousecage 모터의 비 빈번한 시작에서 표준 상태에서 비 빈번한 끊는 것은 수 있어, 제품 따릅니다 사용될 하중 초과에서 모터를, 단락 &undervoltage 보호하는 일 도중 끊.
기술적인 매개변수
2. 주요 기술 명세
전자 방출
NS 22SE: NS-100160250를 위한 낮 전압 배급망의 보호
1. 조정가능한 문턱을 가진 하중 초과 보호
2. 조정가능한 문턱을 가진 단락 보호
3. 짐 표시: Ir 조정 문턱의 90%에 빛;
105%년에 번쩍이거나 Ir 조정 문턱의 더 많은 것
NS 23SE: NS-400630를 위한 낮 전압 배급망의 보호
1. 조정가능한 문턱을 가진 하중 초과 보호
2. 조정가능한 문턱을 가진 단락 보호
3. 짐 표시: Ir 조정 문턱의 90%에 빛;
105%년에 번쩍이거나 Ir 조정 문턱의 더 많은 것
NS 53UE: NS-400630를 위한 낮 전압 배급망의 보호
1. IEC60947-2에 의해 정의되는 조정가능한 문턱을 가진 하중 초과 보호,
2. 조정가능한 문턱을 가진 단락 보호
3. 즉석 단락 보호
4. 조정가능한 문턱을 가진 지구 결함 보호
5. 짐 표시: Ir 조정 문턱의 90%에 빛;
번쩍이기 Ir 조정 문턱 보다는 더 많은 것
6. 결함 표시
LEDs는 넘어지기 일으키는 원인이 된 결함의 유형을 나타냅니다
하중 초과 (LT 보호) 또는 이상한 구성요소 온도 (>Ir);
단락시키십시오 (ST 또는 즉석 보호) (>Im);
(지구 결함 보호 선택권이 출석하는 경우에) 지구 결함 (Ig);
지구 결함 보호 선택권이 출석하는 경우에 소형 처리기 기능상실 ((모두 >Ir) (>Im) LEDs는 (Ig) LEDs 플러스, 계속되고)
배터리 전원을 사용하는. 한가한 건전지는 접합기 상자에서 공급됩니다. 결함이 생길 때, 결함, 대략 10 분 동안 빛의 유형을 나타내는 LED. 정보는 기억에서 그러나 저장됩니다. LED는 시험 누름단추식 전쟁을 눌러서 조명될 수 있습니다. LED는 자동적으로 약해지고 차단기가 다시 놓일 때 기억은 맑게 됩니다.
NS 43ME: NS-400630를 위한 모터의 보호
1. IEC60947-4 (2) 경쾌한 종류 10A에 의해 정의되는 조정가능한 문턱을 가진 하중 초과 보호, 10 및 20
2. 조정가능한 문턱을 가진 단락 보호 (6… 13xIr)
3. 단계 실패 보호 (붙박이 전자 방출: IEC60947-4.1에 의해 정의되는 것과 같이 균형이 잡히지 않는 단 하나 단계 currentat를 40%와 더 많은 것 보다는) (경쾌한 타임 딜레이 4s ¡ À10%) 운영합니다
4. 짐 표시: 번쩍이기 Ir 조정 문턱 보다는 더 많은 것
5. 결함 표시
LEDs는 넘어지기 일으키는 원인이 된 결함의 유형을 나타냅니다
하중 초과 (LT 보호) 또는 이상한 구성요소 온도 (>Ir);
단락시키십시오 (ST 또는 즉석 보호) (>Im);
실패 (맞은 LED)를 실행하십시오;
소형 처리기 기능상실 ((>Ir) (>Im)와 단계 실패 LEDs 전부 계속됩니다)
배터리 전원을 사용하는. 한가한 건전지는 접합기 상자에서 공급됩니다. 결함이 생길 때, LEDindicating 결함, 대략 10 분 동안 빛의 유형. 정보는 그러나 저장한 inmemory입니다. LED는 시험 누름단추식 전쟁을 눌러서 조명될 수 있습니다. 차단기가 다시 놓일 때 LED automaticallygoes 떨어져 및 기억은 맑게 됩니다.
4. 부속품
회전하는 손잡이
직접적인 회전하는 손잡이
보호의 정도: IP40
기능:
1) 고립을 위한 적부
2) 3개의 위치의 표시 0개의 (떨어져) I (위에)와 넘어지는
3)는 "강요, 할 수 있습니다 여행 자유로운"를 단추를 넘어지는 누릅니다
4) 시정의와 여행 단위 조정에 접근
5) 차단기는 1개에서 3개의 통제, 직경 5에 8mm는에 의해 오프 포지션에서 잠길 수 있습니다 (공급하지 않아)
장시간 회전하는 손잡이
보호의 정도: IP55
기능:
1) 고립을 위한 적부
2) 3개의 위치의 표시 0개의 (떨어져) I (위에)와 넘어지는
3) 문이 열릴 경우의 시정의와 여행 단위 조정에 접근
4) 차단기가 켜져 있을 때 방지되는 문 오프닝
5) 차단기는 1개에서 3개의 통제, 직경 5에 8mm에 의해 오프 포지션에서 잠길 수 있습니다 (공급하지 않는). 잠그는 것이 스위치 보드 문의 열리를 방지합니다
5.Installation
차단기는 특성의 어떤 감세도 없이 그들의 뒤에 수직으로, 수평으로 또는 납작하게 거치될지도 모릅니다.
6.Fix
가로장에 거치하는 뒤판에 거치
7.Connection
전면 패널 연결, 까만 위원회 연결, 플러그 접속식 연결
8. 개략과 임명 차원
|
유형 |
폴란드 수 |
정격 격리 전압 (V) |
정격 운영 전압 (V) |
380/415V에 수용량 Icu (KA)를 끊는 정격 궁극적인 단락 |
정격 servies는 단락시킵니다 끊기 380/415V (KA)에 수용량 IC를 |
가동 성과 |
이용 종류 |
|
|
에 |
떨어져 |
|||||||
|
NS-100N |
3, 4pole |
750 |
690 이하에 |
25 |
25 |
1500년 |
8500 |
A |
|
NS-100H |
70 |
70 |
||||||
|
NS-100L |
150 |
150 |
||||||
|
NS-160N |
36 |
36 |
1000년 |
7000 |
||||
|
NS-160H |
70 |
70 |
||||||
|
NS-160L |
150 |
150 |
||||||
|
NS-250N |
36 |
36 |
1000년 |
7000 |
||||
|
AM2-250H |
70 |
70 |
||||||
|
NS-250L |
150 |
150 |
||||||
|
NS-400N |
45 |
45 |
1000년 |
4000 |
||||
|
NS-400H |
70 |
70 |
||||||
|
NS-400L |
150 |
150 |
||||||
|
NS-630N |
45 |
45 |
1000년 |
4000 |
||||
|
NS-630H |
70 |
70 |
||||||
|
NS-630L |
150 |
150 |
||||||
|
NS-1250N |
3 극 |
50 |
37.5 |
1000년 |
4000 |
|||
|
NS-1600N |
50 |
37.5 |
||||||
주: 1. N 극 차단기에는 아무 보호도 없 다른 3개의 극으로 닫히고 그리고 열기.
2. NS-400/630를 위해 열 자석의 유형에는 아무 4개의 극도 없습니다.
3개의 여행 단위 주요 기술적인 매개변수
열 자석 방출
|
유형 |
정격 currentIn (아) |
주 |
|
NS-100 |
12.5, 16,20,25,32,40,50,63,80,100 |
조정가능한 Tadjustable (0.8~1In) M (5~10In) |
|
NS-160 |
16,20,25,32,40,50,63,80,100,125,160 |
|
|
NS-250 |
160,180,200,225,250 |
|
|
NS-400 |
315,350,400 |
|
|
NS-630 |
400,500,630 |
|
|
NS-1250 |
800,1000,1250 |
고쳐지는 Tadjustable (0.8~1In) M |
|
NS-1600 |
1000,1250,1600 |
전자 방출
NS 22SE: NS-100160250를 위한 낮 전압 배급망의 보호
1. 조정가능한 문턱을 가진 하중 초과 보호
2. 조정가능한 문턱을 가진 단락 보호
3. 짐 표시: Ir 조정 문턱의 90%에 빛;
105%년에 번쩍이거나 Ir 조정 문턱의 더 많은 것
|
유형 |
안으로 정격 현재 (아) |
주 |
|
NS-100 |
40,100 |
Ir=0.4~1×In (놓는 조정가능한 48) |
|
NS-160 |
40,100,160 |
|
|
NS-250 |
40,100,160,250 |
NS 22ME: NS-100160250를 위한 모터의 보호
1. IEC60947-4 (2) 경쾌한 종류 10에 의해 정의되는 조정가능한 문턱을 가진 하중 초과 보호,
2. 조정 문턱 (13xIr)를 가진 단락 보호
3. 단계 실패 보호 (3.5s-6s 사이 타임 딜레이 넘어지기)
4. 짐 표시: 암흑 Ir 조정 문턱의 105%년 이하;
105%년에 번쩍이거나 Ir 조정 문턱의 더 많은 것
|
유형 |
안으로 정격 현재 (아) |
주 |
|
NS-100 |
40,50,80,100 |
Ir=0.6-0.63-0.67-0.71-0.75-0.80-0.85-0.90-0.95-1×In |
|
NS-160 |
40,50,80,100,150 |
|
|
NS-250 |
40,50,80,100,150,220 |
NS 23SE: NS-400630를 위한 낮 전압 배급망의 보호
1. 조정가능한 문턱을 가진 하중 초과 보호
2. 조정가능한 문턱을 가진 단락 보호
3. 짐 표시: Ir 조정 문턱의 90%에 빛;
105%년에 번쩍이거나 Ir 조정 문턱의 더 많은 것
|
유형 |
안으로 정격 현재 (아) |
주 |
|
NS-400 |
400 |
Ir=0.4~1×In (놓는 조정가능한 48) |
|
NS-630 |
630 |
NS 53UE: NS-400630를 위한 낮 전압 배급망의 보호
1. IEC60947-2에 의해 정의되는 조정가능한 문턱을 가진 하중 초과 보호,
2. 조정가능한 문턱을 가진 단락 보호
3. 즉석 단락 보호
4. 조정가능한 문턱을 가진 지구 결함 보호
5. 짐 표시: Ir 조정 문턱의 90%에 빛;
번쩍이기 Ir 조정 문턱 보다는 더 많은 것
6. 결함 표시
LEDs는 넘어지기 일으키는 원인이 된 결함의 유형을 나타냅니다
하중 초과 (LT 보호) 또는 이상한 구성요소 온도 (>Ir);
단락시키십시오 (ST 또는 즉석 보호) (>Im);
(지구 결함 보호 선택권이 출석하는 경우에) 지구 결함 (Ig);
지구 결함 보호 선택권이 출석하는 경우에 소형 처리기 기능상실 ((모두 >Ir) (>Im) LEDs는 (Ig) LEDs 플러스, 계속되고)
배터리 전원을 사용하는. 한가한 건전지는 접합기 상자에서 공급됩니다. 결함이 생길 때, 결함, 대략 10 분 동안 빛의 유형을 나타내는 LED. 정보는 기억에서 그러나 저장됩니다. LED는 시험 누름단추식 전쟁을 눌러서 조명될 수 있습니다. LED는 자동적으로 약해지고 차단기가 다시 놓일 때 기억은 맑게 됩니다.
|
유형 |
안으로 정격 현재 (아) |
주 |
|
NS-400 |
400 |
Ir=0.4~1×In (놓는 조정가능한 48) |
|
NS-630 |
630 |
NS 43ME: NS-400630를 위한 모터의 보호
1. IEC60947-4 (2) 경쾌한 종류 10A에 의해 정의되는 조정가능한 문턱을 가진 하중 초과 보호, 10 및 20
2. 조정가능한 문턱을 가진 단락 보호 (6… 13xIr)
3. 단계 실패 보호 (붙박이 전자 방출: IEC60947-4.1에 의해 정의되는 것과 같이 균형이 잡히지 않는 단 하나 단계 currentat를 40%와 더 많은 것 보다는) (경쾌한 타임 딜레이 4s ¡ À10%) 운영합니다
4. 짐 표시: 번쩍이기 Ir 조정 문턱 보다는 더 많은 것
5. 결함 표시
LEDs는 넘어지기 일으키는 원인이 된 결함의 유형을 나타냅니다
하중 초과 (LT 보호) 또는 이상한 구성요소 온도 (>Ir);
단락시키십시오 (ST 또는 즉석 보호) (>Im);
실패 (맞은 LED)를 실행하십시오;
소형 처리기 기능상실 ((>Ir) (>Im)와 단계 실패 LEDs 전부 계속됩니다)
배터리 전원을 사용하는. 한가한 건전지는 접합기 상자에서 공급됩니다. 결함이 생길 때, LEDindicating 결함, 대략 10 분 동안 빛의 유형. 정보는 그러나 저장한 inmemory입니다. LED는 시험 누름단추식 전쟁을 눌러서 조명될 수 있습니다. 차단기가 다시 놓일 때 LED automaticallygoes 떨어져 및 기억은 맑게 됩니다.
|
유형 |
안으로 정격 현재 (아) |
주 |
|
NS-400 |
400 |
Ir=0.4~1×In (놓는 조정가능한 48) |
|
NS-630 |
630 |
4. 부속품
|
부속품 |
정격 운영 전압 |
소비 |
유형을 위해 |
|
|
픽업 |
물개 에서 |
|||
|
분로 방출 (MX) |
24V |
<10va> |
<5va> |
AM2-100~630 |
|
의 밑에 voltagerelease (유엔) |
220/230V |
<10va> |
<5va> |
|
|
부속품 |
정격 운영 전압 |
소비 |
유형을 위해 |
|
|
AC12 |
AC15 |
|||
|
보조 접촉 (의) |
380/400V |
6 |
3 |
AM2-100~630 |
|
경보 접촉 (알루미늄) |
380/400V |
6 |
3 |
|
회전하는 손잡이
직접적인 회전하는 손잡이
보호의 정도: IP40
기능:
1) 고립을 위한 적부
2) 3개의 위치의 표시 0개의 (떨어져) I (위에)와 넘어지는
3)는 "강요, 할 수 있습니다 여행 자유로운"를 단추를 넘어지는 누릅니다
4) 시정의와 여행 단위 조정에 접근
5) 차단기는 1개에서 3개의 통제, 직경 5에 8mm는에 의해 오프 포지션에서 잠길 수 있습니다 (공급하지 않아)
장시간 회전하는 손잡이
보호의 정도: IP55
기능:
1) 고립을 위한 적부
2) 3개의 위치의 표시 0개의 (떨어져) I (위에)와 넘어지는
3) 문이 열릴 경우의 시정의와 여행 단위 조정에 접근
4) 차단기가 켜져 있을 때 방지되는 문 오프닝
5) 차단기는 1개에서 3개의 통제, 직경 5에 8mm에 의해 오프 포지션에서 잠길 수 있습니다 (공급하지 않는). 잠그는 것이 스위치 보드 문의 열리를 방지합니다
5.Installation
차단기는 특성의 어떤 감세도 없이 그들의 뒤에 수직으로, 수평으로 또는 납작하게 거치될지도 모릅니다.
6.Fix
가로장에 거치하는 뒤판에 거치
7.Connection
전면 패널 연결, 까만 위원회 연결, 플러그 접속식 연결
8. 개략과 임명 차원
|
|
|
|
|
|
| NS-100~630 |
|
mm |
C |
C1 |
C2 |
C3 |
G |
G1 |
G4 |
G5 |
H |
H1 |
H2 |
|
NS 100/160/250N/H/L |
29 |
76 |
54 |
108 |
62.5 |
125 |
70 |
140 |
80.5 |
161 |
94 |
|
NS 400/630N/H/L |
41.5 |
116 |
92.5 |
184 |
100 |
200 |
113.5 |
227 |
127.5 |
255 |
142.5 |
| mm | H3 | H4 | H5 | H6 | H7 | K | K1 | K2 | L | L1 | L2 | P1 | P2 | P4 | P5 |
| NS 100/160/250N/H/L | 188 | 160.5 | 321 | 178.5 | 357 | 17.5 | 35 | 70 | 52.5 | 105 | 140 | 81 | 86 | 111* | 83 |
| NS 400/630N/H/L | 285 | 240 | 480 | 237 | 474 | 22.5 | 45 | 90 | 70 | 140 | 185 | 95.5 | 110 | 168 | 107 |
|
mm |
P6 |
R |
R1 |
R2 |
R4 |
R5 |
φT |
φT4 |
(Ue) |
|
NS 100/160/250N/H/L |
88 |
14.5 |
29 |
54 |
108 |
143 |
6 |
22 |
≤32 |
|
NS 400/630N/H/L |
112 |
31.5 |
63 |
71.5 |
143 |
188 |
6 |
32 |
≤32 |
