주문 주파수 전자 변환장치, 보편적인 변환장치 강제 통풍 냉각
제품 상세 정보
| 전압 | 380VAC | 힘 | 0.75KW에 500KW |
|---|---|---|---|
| 위상 | 3 단계 | OEM | 예 |
| RS485는 | 예 | ||
| 하이 라이트 | 주파수 변환기,3 단계 변환장치 |
||
제품 설명
주문 주파수 전자 변환장치, 보편적인 변환장치 강제 통풍 냉각
WST200 시리즈는 유동 전동기 속도 제어의 각종 유형에서 널리 이용될 수 있는 보편적인 주파수 변환기입니다. 환경의 제품 신뢰도 그리고 적응성을 동시에 개량하기 위하여, 국제적인 진보된 벡터 제어 산법을 사용하여, 32 조금에 DSP 고성능 근거를 둔, 제품은 모터 드라이브 통제의 높은 정밀도, 기업 전문화, 기능 최적화, 더 가동 가능한 신청의 고객 사용 용이 그리고 디자인을, 안정되어 있는 성과 강화합니다.
주요 특징:
(1) 디자인의 두 배 명세: 무거운 짐 모형 (작은 150% 짐 1)와 가벼운 짐은 (작은 120% 짐 1) 이중 명세를, 기능 상호적인 스위치 기능 부호를 사용할 수 있습니다 모방합니다;
(2), 더 혁신적인 PWN 조음 방법을 사용하여 175의 ℃ 최대 접합 온도의 특성과 결합된 독일의 제 4 세대 infineon IGBT 단위의 사용은 사용 감세 없이 엇바꾸기 손실을, 만듭니다 50의 ℃ 주위 온도에 있는 변환장치를, 감소시킵니다;
(3) 전진한 독립적인 공기 도관 디자인은, 오염물질이 사용자의 위치의 복잡하고, 나쁜 환경에 지역 전자 체계에 들어가는 것을, 강화한다는 것을 주파수 변환기의 방어적인 효력을, 적응시킨다는 것을, 머리말을 붙인다는 것을 서비스 기간 생활을 막습니다; 동시에 독립적인 덕트는 열 분산, 편리한 고객 전기 열 디자인의 넣습니다 효과적으로 통제의 문제를 해결할 수 있습니다;
(4) 소형 사이즈, 지원에 의하여 설치되는 병렬의 득점방해 임명 공간;
(5) 하드웨어 실행 현재 극한 함수는, 기계설비에 소프트웨어에 현재 점에 제한할 때 변환장치를 만듭니다
모형은 설명합니다:
기술 매개변수:
WST200 시리즈 주파수 변환장치 (단 하나 단계 200V 종류)의 유형
유형 |
모터 힘 |
(a) 선 현재 |
산출 현재 (a) |
60s (a)를 위한 최대 일시 현재 |
|
kW |
HP |
||||
WST200-0R4G-S2 |
0.37 |
0.5 |
5.9 |
2.4 |
3.6 |
WST200-0R75G- S2 |
0.75 |
1 |
10.2 |
4.2 |
6.3 |
WST200-1R5G- S2 |
1.5 |
2 |
17.7 |
7.5 |
11.3 |
WST200-2R2G- S2 |
2.2 |
3 |
23.9 |
10 |
15 |
WST200 시리즈 주파수 변환장치 (삼상 400V 종류)의 유형
유형 |
(과대 적재되는) G 유형 |
P 유형 (가벼운 짐) |
||||||
모터 힘 (kW) |
(a) 선 현재 |
정격 출력 현재 (a) |
60s (a)를 위한 최대 일시 현재 |
모터 힘 (kW) |
(a) 선 현재 |
정격 출력 현재 (a) |
60s (a)를 위한 최대 일시 현재 |
|
WST200-0R75G/1R5P-T4 |
0.75 |
3.6 |
2.3 |
3.5 |
1.5 |
6.4 |
4.1 |
4.9 |
WST200-1R5G/2R2P-T4 |
1.5 |
6.4 |
4.1 |
6.2 |
2.2 |
8.7 |
5.5 |
6.6 |
WST200-2R2G/3RP-T4 |
2.2 |
8.7 |
5.5 |
8.3 |
3 |
10.9 |
6.9 |
8.3 |
WST200-4RG/5R5P-T4 |
4 |
14 |
9.4 |
14.1 |
5.5 |
20.7 |
12.6 |
15.1 |
WST200-5R5G/7R5P-T4 |
5.5 |
20.7 |
12.6 |
18.9 |
7.5 |
26.5 |
17 |
20.4 |
WST200-7R5G/11RP-T4 |
7.5 |
26.5 |
17 |
25.5 |
11 |
36.6 |
24.6 |
29.5 |
WST200-11RG/15RP-T4 |
11 |
36.6 |
24.6 |
37 |
15 |
40 |
32 |
38.4 |
WST200-15RG/18R5P-T4 |
15 |
40 |
32 |
48 |
18.5 |
47 |
38 |
45.6 |
WST200-18R5G/22RP-T4 |
18.5 |
47 |
38 |
57 |
22 |
56 |
45 |
54 |
WST200-22RG/30RP-T4 |
22 |
56 |
45 |
68 |
30 |
70 |
60 |
72 |
WST200-30RG/37RP-T4 |
30 |
70 |
60 |
90 |
37 |
80 |
75 |
90 |
WST200-37RG/45RP-T4 |
37 |
80 |
75 |
113 |
45 |
94 |
92 |
110.4 |
WST200-45RG/55RP-T4 |
45 |
94 |
92 |
138 |
55 |
128 |
115 |
138 |
WST200-55RG/75RP-T4 |
55 |
128 |
115 |
173 |
75 |
160 |
150 |
180 |
WST200-75RG/90RP-T4 |
75 |
160 |
150 |
225 |
90 |
190 |
180 |
216 |
WST200-90RG/110RP-T4 |
90 |
190 |
180 |
270 |
110 |
225 |
215 |
258 |
WST200-110RG/132RP-T4 |
110 |
225 |
215 |
323 |
132 |
265 |
260 |
312 |
WST200-132RG/160RP-T4 |
132 |
265 |
260 |
390 |
160 |
310 |
305 |
366 |
WST200-160RG/185RP-T4 |
160 |
310 |
305 |
458 |
185 |
355 |
350 |
420 |
WST200-185RG/200RP-T4 |
185 |
355 |
350 |
525 |
200 |
385 |
380 |
456 |
WST200-200RG/220RP-T4 |
200 |
385 |
380 |
570 |
220 |
430 |
425 |
510 |
WST200-220RG/250RP-T4 |
220 |
430 |
425 |
638 |
250 |
485 |
480 |
576 |
WST200-250RG/280RP-T4 |
250 |
485 |
480 |
720 |
280 |
545 |
530 |
636 |
WST200-280RG/315RP-T4 |
280 |
545 |
530 |
795 |
315 |
610 |
600 |
720 |
WST200-315RG/350RP-T4 |
315 |
610 |
600 |
900 |
350 |
665 |
650 |
780 |
WST200-350RG-T4 |
350 |
665 |
650 |
975 |
350 |
665 |
650 |
780 |
WST200-400RG-T4 |
400 |
785 |
725 |
1088년 |
400 |
785 |
725 |
870 |
WST200-500RG-T4 |
500 |
885 |
860 |
1290년 |
500 |
885 |
860 |
1032년 |
기술 명세
WST200 시리즈 주파수 변환장치의 기술적인 매개변수
품목 |
명세 |
|
주요
|
정격 전압 및 주파수 |
단 하나 단계 200V 종류: 200V-240V, 50Hz/60Hz |
3 단계 400V 종류: 380V-480V, 50Hz/60Hz |
||
변화의 허용값 |
전압: 380V-15% ~ 480V+10%; 주파수: ±15% |
|
주요 산출 |
산출 전압 |
입력 전압에 최대 산출 전압 동등한 것 |
산출 주파수 |
0.5 Hz에서 400 Hz |
|
과부하 용량 |
60s를 위한 정격 출력 현재의 150%년, 2s를 위한 정격 출력 현재의 200%년 |
|
성과를 통제하십시오 |
조음 형태 |
3 단계 PWM, 2단계 PWM |
콘트롤 모드 |
일정한 토크를 위한 V/f 통제, 2 차 방정식 짐을 위한 V/f 통제, 에너지 절약 페이지 (열려있는 반복 통제) 없는 벡터 제어 |
|
달린 명령의 조정 방법 |
외부 맨끝, 키보드 위원회 또는 직렬 통신 |
|
속도 명령의 조정 방법 |
아날로그 조정, 키보드, 직렬 통신, 외부 맨끝에서 위/아래 속도 조정 |
|
속도 조정 해결책 |
키보드: 0.1 Hz |
|
아날로그 조정: 0.05/50Hz (10bit)
|
||
속도 제어 정밀도 |
V/f 통제: ±2% |
|
페이지 (열려있는 반복 통제) 없는 벡터 제어: ±0.2% |
||
속도 제어 범위 |
V/f 통제 1:40 |
|
페이지 (열려있는 반복 통제) 1:200 없는 벡터 제어 |
||
가속도와 감속
|
0-3200.0s |
|
엇바꾸기 주파수 |
1.5 kHz ~ 접합 온도에 따라 12 kHz는, 자동적으로 전환 주파수를 감소시킵니다 |
|
아날로그 입력 |
수 |
2가지의 방법: AI1, AI2 |
유형 |
직류 전압 또는 DC 현재 |
|
최대 입력 범위 |
AI1: 5VDC에 0, 10VDC에 0, 받을 수 있는 20mA DC에 0/4
|
|
아날로그 산출 |
수 |
1가지의 방법: AO1 |
유형 |
직류 전압 또는 DC 현재 |
|
최대 입력 범위 |
출력되는 전압: 10V에 0, 현재 산출: 20mA에 0/4 |
|
논리 입력 |
수 |
0.75kw-11kW: LI1, LI2, LI3, LI4, AI1, AI2
|
유형 |
근원 또는 수채 |
|
최대 입력 범위 |
0-24VDC |
|
품목 |
명세 |
|
논리 산출 |
수 |
0.75kW-11kW: 펄스 신호 산출 (LO-CLO), 릴레이는 1개를 출력했습니다 (T1A, T1B, T1C)
|
펄스 신호 산출 |
OC의 산출 주파수, 현재 산출, ect 다른 기능 |
|
릴레이 산출 |
접촉 없음 및 NC 접촉을 포함하여 RA-RB-RC,
|
|
직렬 통신 공용영역 |
RS485 공용영역은 Modbus 의정서를 지원합니다. |
|
전시 |
4 자리수 LED 디지털 표시 장치 |
등등을 놓기 주파수 조정, 산출 주파수, 결함 부호 및 매개변수의 전시를 위해. |
환경 |
표준 |
WST200 시리즈 주파수 변환장치의 발달은 제어 장치, 특히 IEC/EN61800-5-1와 IEC/EN61800-3를 위한 엄격한 국제 기준 그리고 관련된 추천한 IEC와 EN 기준을 따릅니다. |
고도 |
고도가 1000m 또는의 밑에일 때 불필요한 감세 (고도에 필요한 감세 1000m 높이 보다) |
|
주위 환경 |
0.75kW-11kW: -10에 믿을 수 있는 가동 ~ 감세 없는 50°C. 최고 방탄 덮개가 벗을 때, 환경 온도는 +50 °C. 처럼 높을 수 있습니다. +50 °C의 위, 현재는 온도에 있는 1개의 °C의 각 상승을 위해 2.2%에 의하여 떨어집니다. 15kW-500kW: -10에 믿을 수 있는 가동 ~ 감세 없는 40°C.
|
|
습도 |
5에 집광된 물 또는 드립 없음 ~ IEC60068-2-3에 따라 95%, |
|
충격 강도 |
IEC/EN60068-2-27에 따라 지속적인 11ms를 위한 15gn, |
|
최대 공해방지 수용량 |
IEC/EN61800-5-1에 따라 종류 2, |
|
구조 |
보호 수준 |
정상: IP41 (방어적인 톱 커버 제거 없이). 다른 부속: IP20 |
냉각 방법 |
강제 통풍 냉각 |
|
임명 방법 |
잘 고정된 |
|

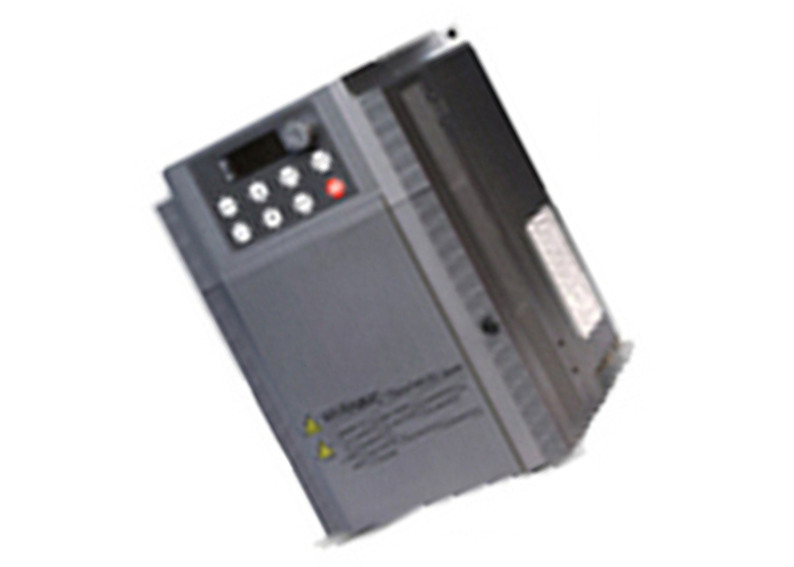

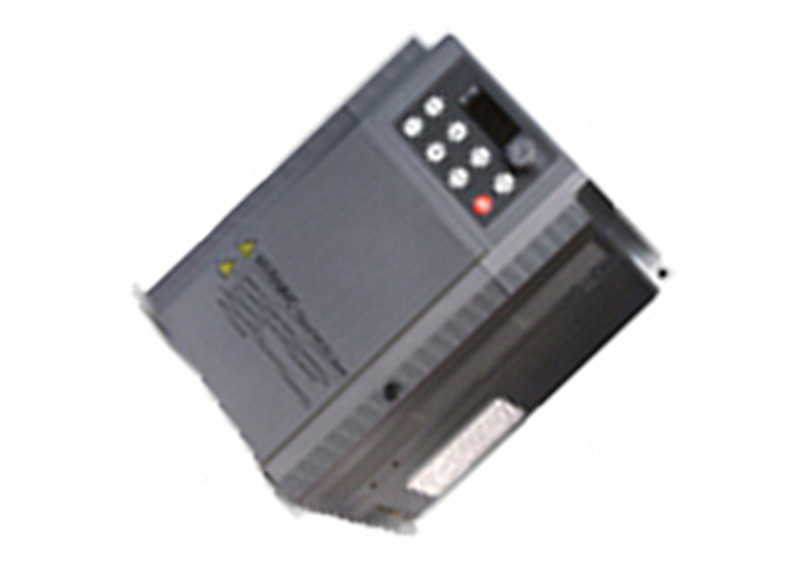

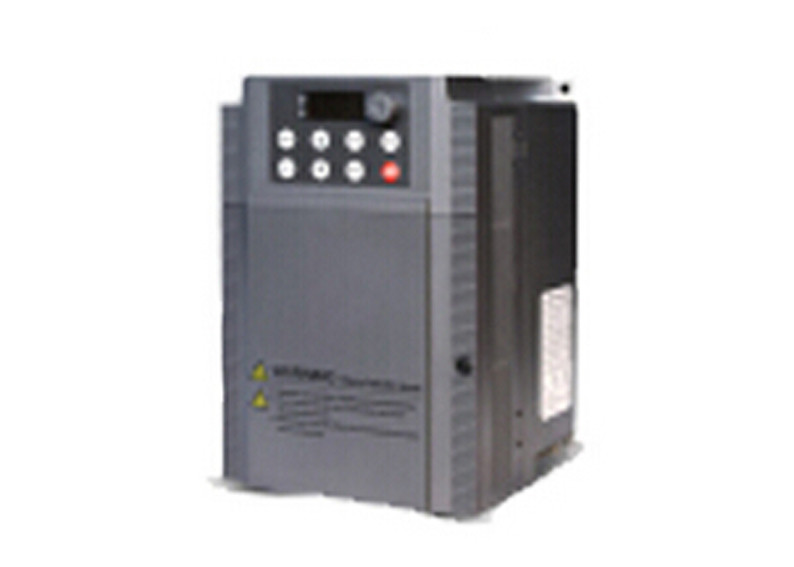

제품 그림:
